交流输出电抗器
输出交流电抗器用于变频器的负载侧,输出交流电抗器补偿长电缆的电容性电荷反转电流。主要应用于工业自动化系统工程中，特别是使用变频器的场合。
产品概述：

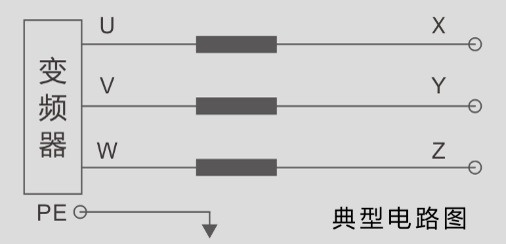

安装在变频器输出端，用于限制变频器与电机连接电缆的容性充电电流，变频器输出的PWM波滤波整形提高效率。电机电缆长度超过一定值时，建议在变频器与电机之间接入电抗器。用于补偿在长导线时的电容再充电电流。此最大长度决定于变频器的额定值以及电机电缆的类型。
在下列情况下推荐使用：
1. 将dv/dt限制在500V/us。
2. 将电机端子上的过电压限制到：1000V至400V~（rms值) 1150V至 460V~（rms值)。
3. 抑制变频器高频干扰。
4. 减小电机接地泄漏电流。
技术规格：
| 工作电压: | 220V AC - 1140V AC | ||
| 工作电流: | 5A - 1600A | 工作频率: | 50/60Hz |
| 波载频率: | 2-20KHz | 绝缘等级: | Class H |
| 防护等级: | IP00--IP22 | 噪音: | ≤65dB |
| 绝缘电阻: | 500V DC≥100MΩ | ||
| 压降: | 小于4% 大于此范围会引起转矩损失 | ||
| 最大电流: | 1.5*额定电流 持续60s | ||
| 抗电强度: | 铁芯--绕组3000VAC/50Hz/5mA/10s无飞弧击穿 | ||

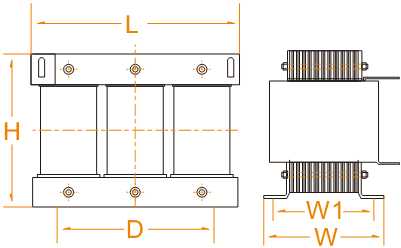

A

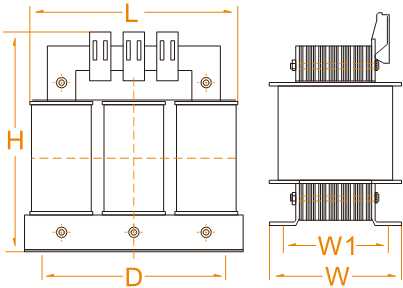

B

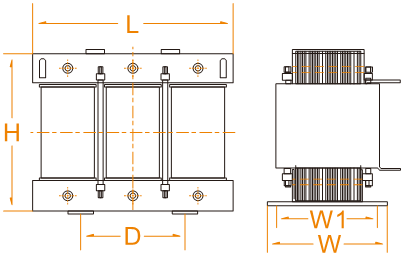

C

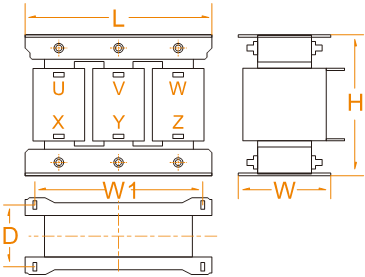

D
